睿米®SQT-100超级快速吸枪

氦检和吸枪的革命性创新,成倍提高检漏效率:大吸速、反应超快、长距离

产品介绍

  SQT-100超级快速吸枪(氦质谱检漏仪通用),类似Inficon/Leybold检漏仪的QT-100快速吸枪模块的加强版,不仅在Inficon/Leybold氦质谱检漏仪上使用,可在所有进口/国产品牌检漏仪通用,而且反应更快,支持更长距离,更大吸速;其领先的独特的流导设计,在超长距离如50m,100m,亦可快速反应,从而使氦检/吸枪检测能力得到前所未有的提升和飞越)。

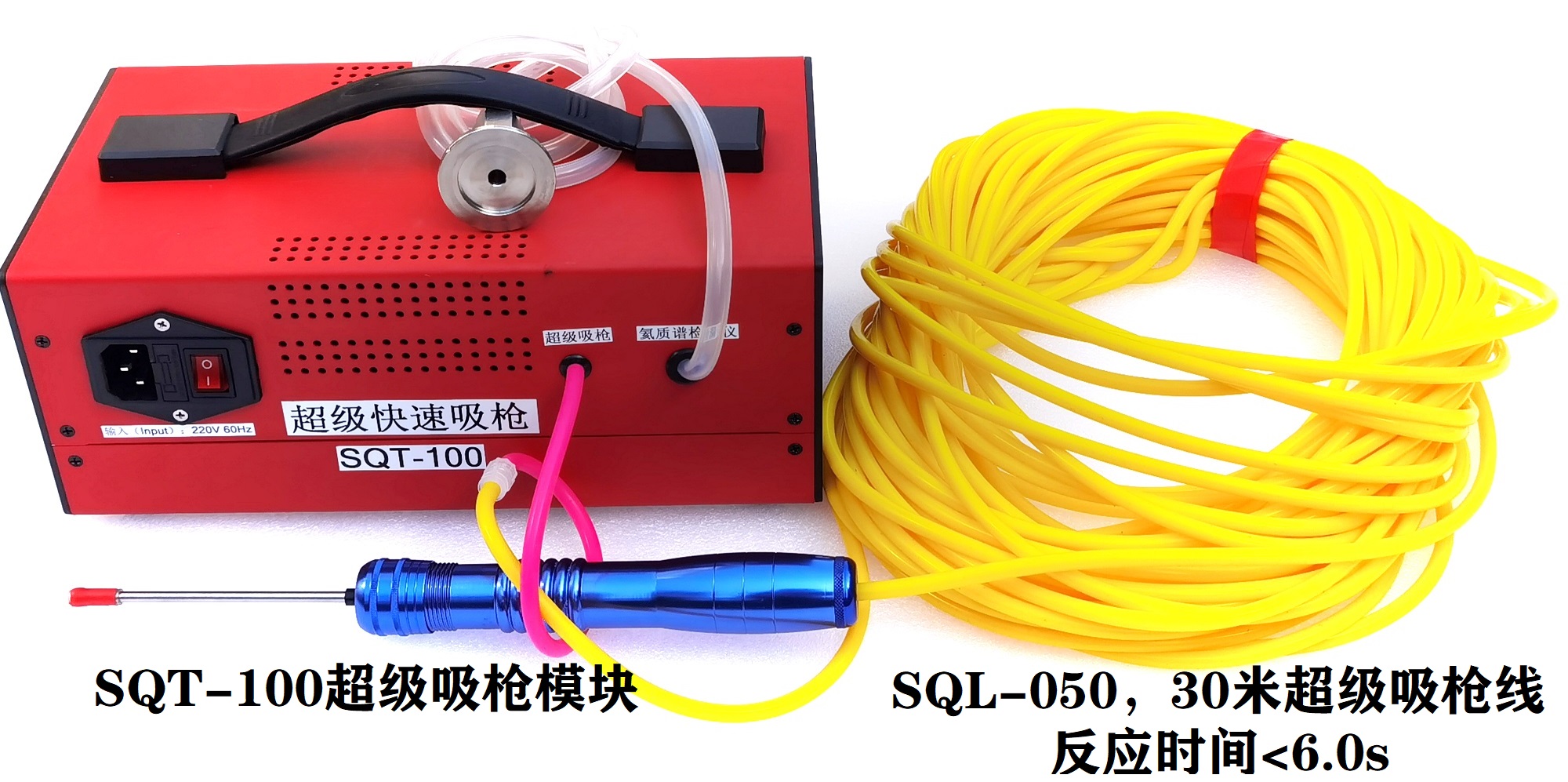

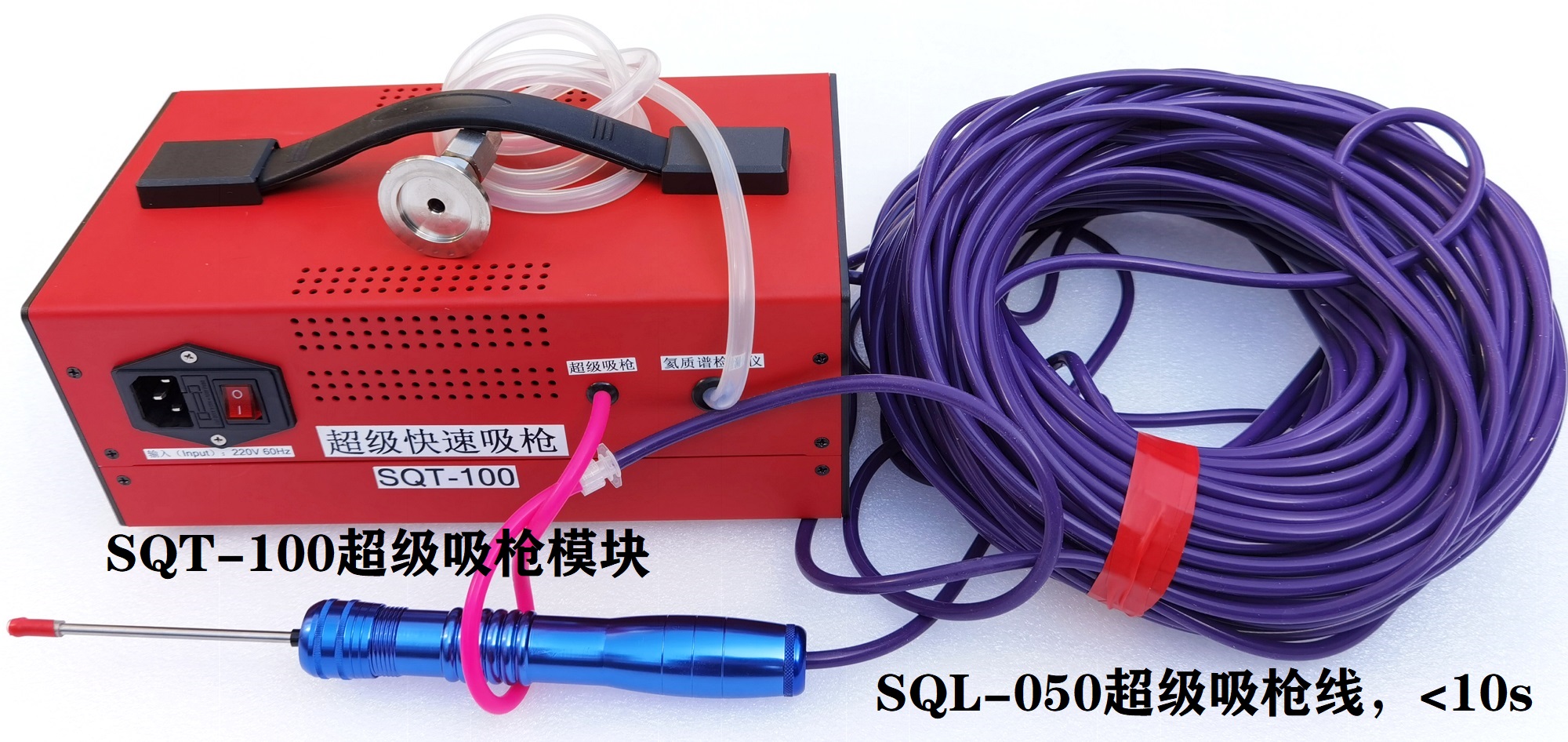

SQT-100超级快速吸枪

SQT-100超级快速吸枪是南方联创(深圳)工业科技有限公司开发的一款通用型氦质谱检漏仪快速吸枪(Super-Quick Sniffer Probe) 。SQT-100采用睿米独特的流导设计,完美解决了普通吸枪吸速小(~0.25-1.0 cc/sec)、灵敏度低(离漏点0.5-1cm就会严重衰减错过漏点)、不支持长距离(一般不大于10m)、以及反应慢的缺点。

SQT-100超级快速吸枪是对传统吸枪和氦检的革命性创新:检测快速、灵敏度高,极大提升检测效率:SQT-100支持2-50-100cc/sec大吸速,无需接触漏点,距离漏点3-5cm即可反应,快速检测而不错过漏点,业界领先的响应时间,即使超长距离亦可满足检测需求: <2.0秒(10m)   <3.5s秒(20m)  <5.5秒(30m)   <9.0秒(50m) 。

  • 通用:通用于任何进口/国产氦质谱检漏仪品牌,按照吸枪/真空模式设置操作即可。

  • 保护核心检漏仪:优化的流导设计确保检漏仪不受大气冲击和微尘污染损伤检漏仪。

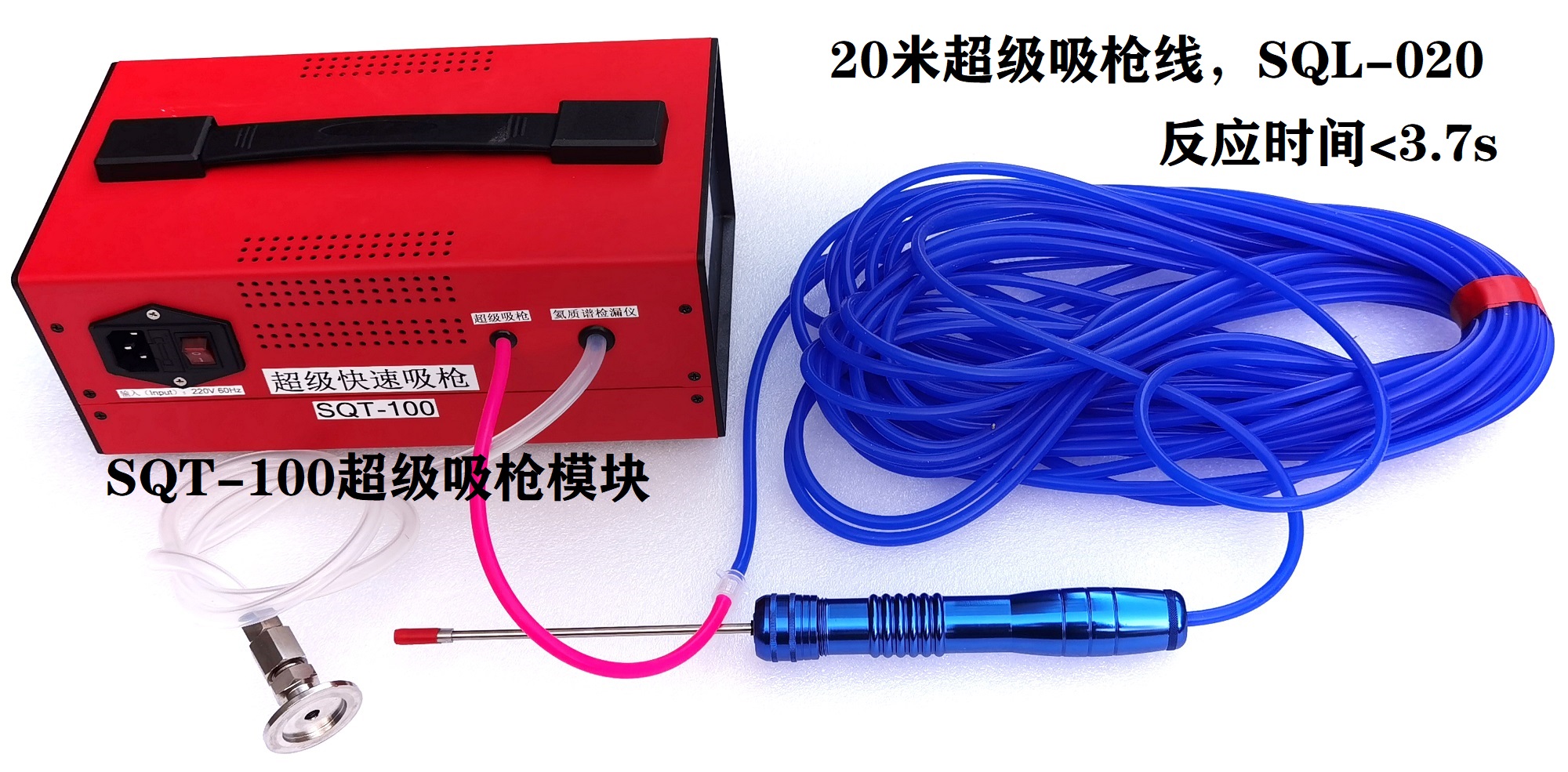

SQT-100超级快速吸枪反应时间领先业界,变革了传统氦检/吸枪的检测方式,使得超长距离氦检成为现实,而且SQT-100超级快速吸枪使用非常简单,超级吸枪线(5米,10米,20米,30米,50米,100米等不同规格)连接到SQT-100模块,SQT-100模块的KF25接口与氦质谱检漏仪检测口连接。打开SQT-100电源,在氦质谱检漏仪上面按照吸枪模式配置,或真空模式(请选用fine模式)配置,然后用标准漏孔进行标定,配置对应的吸枪因子和真空因子。建议标准漏孔采用1~3x10-5mbar.L/sec的睿米TSL-5标准漏孔(漏率稳定,10年不用补气)

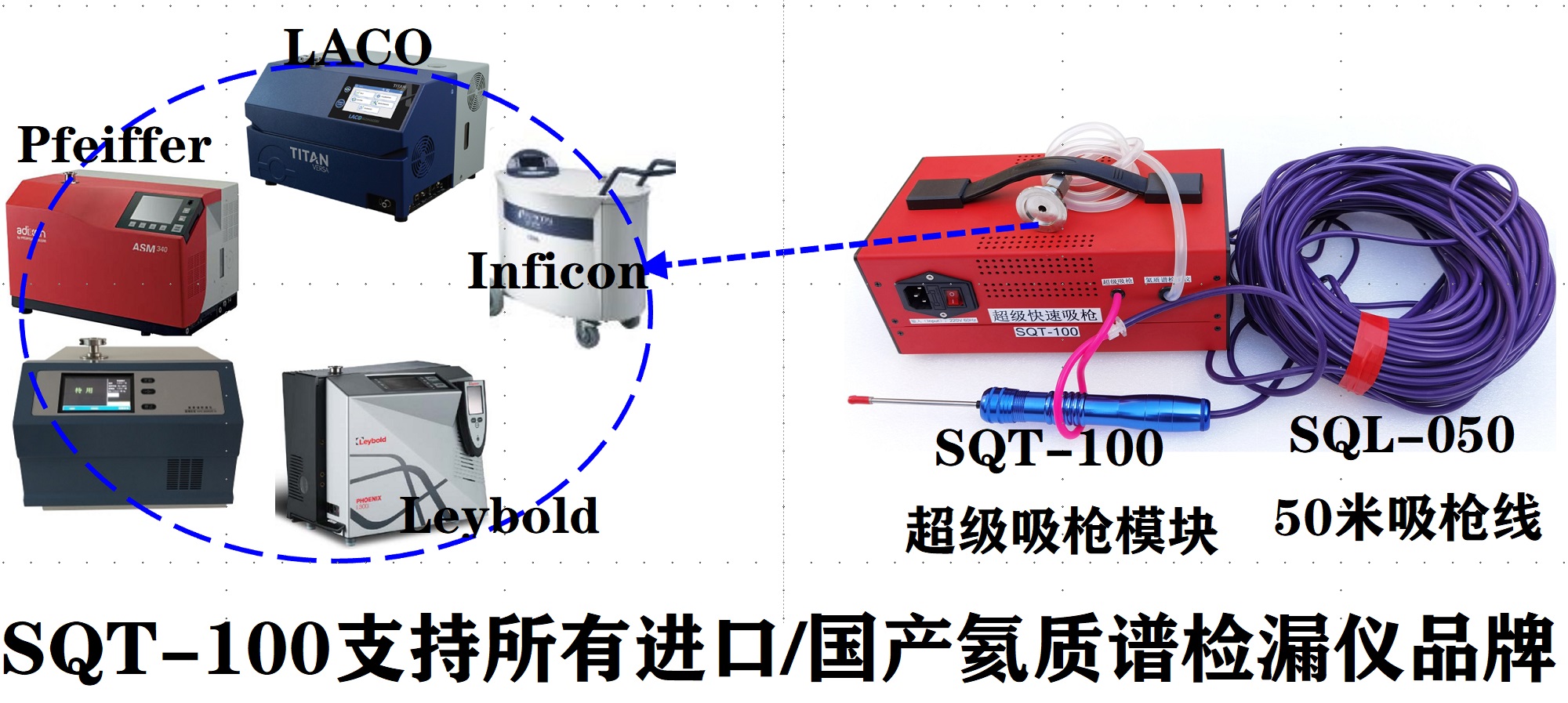

SQT-100超级快速吸枪支持所有的进口/国产品牌氦质谱检漏仪。包括但不限于:Inficon,Leybold,Pfeiffer Adixen, Agilent Varian, ULVAC, SHIMADZU, 中科科仪,皖仪,迪泰,歌博…



SQT-100超级快速吸枪应用场景: 距离的管路、管线、大型真空系统泄漏检测,如石油、化工、天然气、船舶、飞机…效率成倍乃至数十倍提高,更快速、更准确!

  • SQT-100超级快速吸枪嗅探头放置于真空泵排气口直接检测,解决氦质谱检漏仪在高真空(如<0.05mbar ,需停高真空泵)和低真空(>25mbar如电厂等,需增加流量控制阀) 不能直接检测的局限,SQT-100吸气量比检漏仪更大,检测更高效、更精确,同时可不影响生产运行!

  • 大面积区域快速高效检测:通过定制吸盘、吸块等,覆盖在待测区域表面(如100cmx10cm焊缝带)形成相对密闭内部对流空间,利用SQT-100的大流速(最大100cc/s),可快速判断该区域是否泄漏,极大提高检测效率和准确性!改造现有的氦气检漏仪成为高效的吸枪检漏仪… 搭建累积法氦检系统… 节省客户投资和运行成本

一. SQT-100超级快速吸枪技术规格:

*SQT-100超级快速吸枪配置非常简单,Inficon /Leybold /大部分国产检漏仪等KF25接口连接检漏仪吸入口,按照普通吸枪模式配置即可。

*检漏仪检漏口不支持吸枪配置模式的,如Pfeiffer Adixen检漏仪,按照真空模式配置,配置真空因子系数。

*超级吸枪校准,推荐TLS-5(L)标准漏孔,微通道技术,抗震抗摔设计,1~3x10-5mbar.L/sec,NIST可溯源证书,150cc气瓶,内部充氦>1500PSIG,终身不用补气。



二. SQT-100超级快速吸枪订货号:
